Attraverso il comando OLSETSCHEMA, è possibile impostare alcune proprietà riguardanti le funzionalità e le caratteristiche dello schema correntemente in uso. L'insieme di queste proprietà rappresenta il “modello di progetto” e può essere diverso per ciascun progetto. Vengono memorizzate all'interno del file “nomeprogetto.odb” presente per ciascun progetto salvato su disco (nella cartella Windows dello schema).
E' possibile utilizzare tali parametri come valori “iniziali” per ogni nuovo progetto che si andrà ad creare.
Uscendo dalla finestra di dialogo con il pulsante OK, i valori delle proprietà vengono resi attivi per lo schema corrente. Salvando poi lo schema corrente con l'apposito comando SALVA del cad, le proprietà verranno memorizzate all'interno del file “xxx.odb” (xxx = nome della cartella Windows).
Il file “xxx.odb” è presente per ciascun progetto di OnLine XP salvato su disco (nella cartella Windows dello schema) e viene letto ad ogni apertura dello schema.
Pulsante "Import project model"
Permette di impostare nella videata i valori delle proprietà presenti su un file “xxx.odb” esterno (ad es. di un altro progetto). Una volta impostate, per renderle effettive, è necessario uscire dalla finestra di dialogo con il pulsante OK
Pulsante "Export project model"
Permette di salvare i valori delle proprietà su un file “xxx.odb” esterno.
Se il file che si và a salvare viene posizionato nella cartella “Model projects” di OnLine XP con il nome “default.odb”, i suoi valori saranno letti ed impostati per ogni nuovo progetto.

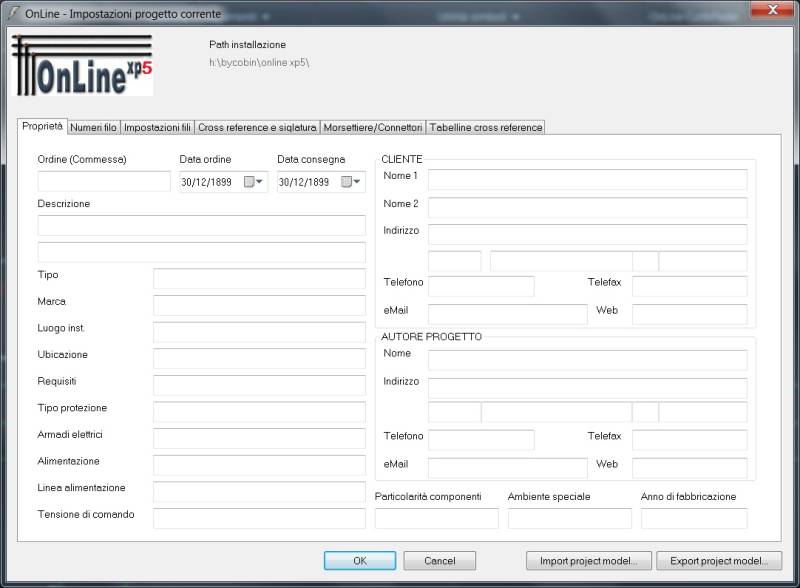

Proprietà descrittive
Sono le proprietà descrittive generali dello schema. Vengono lette e riportate graficamente sullo schema attraverso l'utilizzo del comando OLPAGCOVER

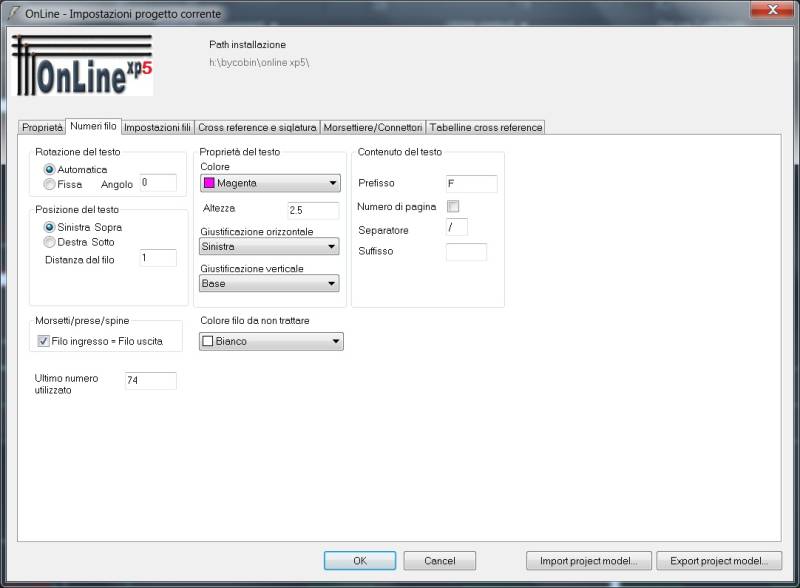

Proprietà numeri filo
Riguardano la numerazione dei conduttori. Vengono utilizzate dai comandi di numerazione filo di OnLine XP.

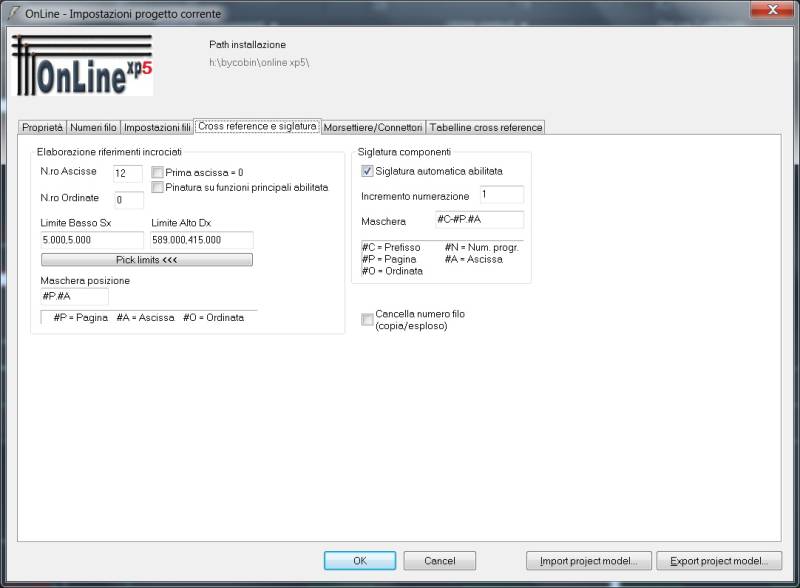

Proprietà riferimenti incrociati e siglatura automatica
Riguardano le modalità di elaborazione dei riferimenti incrociati di OnLine XP e le modalità di siglatura automatica dei componenti su schema.
