Struttura del progetto
Per OnLine XP il progetto è una cartella fisica (directory di Windows) che contiene i files di sè stesso.
I files fondamentali sono due:
- il file (o i files) del cad formato “.dwg” che contiene le informazioni grafiche
- il file di progetto (formato .odb) che contiene informazioni logiche (e che ha lo stesso nome della cartella che lo contiene)
Ciascuno schema elettrico dovrà essere sviluppato a partire da un progetto.
Il progetto può essere creato utilizzando il “File Manager” del sistema operativo e non esistono vincoli di sorta nè sul posizionamento gerarchico all'interno del disco fisso, ne' sulla nomenclatura (per la quale valgono gli stessi criteri imposti dal sistema operativo). L'utilizzatore ha la possibilità di generare progetti in qualsiasi altra locazione di disco (ad esempio sul disco di un eventuale server di rete).
Tutti i disegni posizionati all'interno di un progetto, vengono considerati da OnLine XP come facenti parte dello stesso schema logico. Uno schema, in sostanza, potrà essere formato da uno o più disegni: tutti quelli che si trovano, nella struttura gerarchica, direttamente nella cartella progetto (ma non nelle eventuali sotto cartelle).
Ciascuno progetto OnLine XP può quindi essere sviluppato su uno o più disegni1): per ciascun disegno è possibile definire un numero illimitato di pagine. Nelle fasi di progettazione OnLine XP effettua controlli di integrità e fornisce una serie completa di funzionalità che agevolano la gestione dei dati, delle ubicazioni/funzioni, delle pagine, dei componenti, ecc…
Ubicazioni e Funzioni

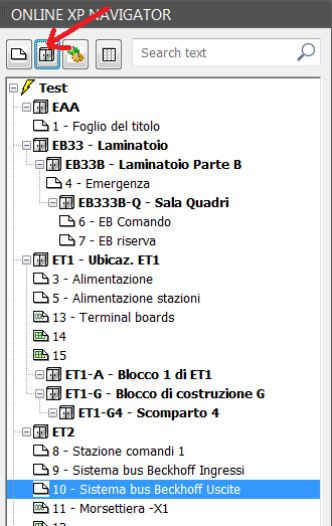

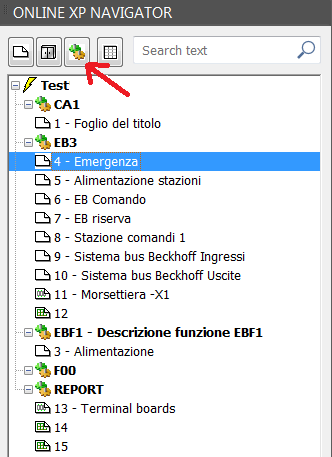

 | L'ubicazione è una “posizione” (diverse ubicazioni sono generalmente connesse tramite cavi). Le funzioni invece consentono di raggruppare i dispositivi che costituiscono una funzionalità all'interno dell'installazione. Ogni componente elettrico appartiene a un'ubicazione e funzione. I componenti elettrici possono quindi essere inclusi in base all'ubicazione e funzione per ottenere vari elenchi (liste dei materiali, morsettiere, ecc…) basati sul materiale incluso in ciascuna ubicazione e/o funzione. È inoltre possibile gestire una gerarchia delle ubicazioni e funzioni. |
 | Ogni pagina di OnLine XP è associata a un'ubicazione e funzione. Quando si colloca un simbolo in una pagina, tale simbolo verrà associato automaticamente all'ubicazione e funzione (a meno che non si forzi una diversa informazione sul componente). |
OnLine XP gestisce automaticamente diverse informazioni del cartiglio (quali, ad esempio, i numeri di sequenza delle pagine, le descrizioni di ciascuna, la data dell'ultima modifica, ecc…) scambiando informazioni (quali il disegnatore, il nome progetto, il numero ordine, il luogo di installazione, ecc…) con il database centralizzato dei progetti.
Terminologia
| Termine | Descrizione |
|---|---|
| Progetto | Nome identificativo che raggruppa, in modo logico e fisico, disegni di AutoCAD ed altri archivi facenti parte dello stesso schema elettrico. In pratica e' il nome della “directory” (o “cartella” per Windows) che contiene i files dello schema. |
| Funzione | Anche detta “codice principale” dalle Norme; rappresenta l'azione caratteristica o lo scopo di uno o più equipaggiamenti od una installazione, che può essere generica o specifica. E' possibile definire un numero illimitato di funzioni all'interno di un progetto: OnLine XP, all'atto della creazione di un nuovo progetto, ne definisce sempre una generica denominata F00. |
| Ubicazione | Rappresenta la posizione fisica di un materiale od assieme, essenziale per la univoca individuazione in una costruzione o installazione, come pure in un equipaggiamento quando questo è complesso e con elementi simili nella loro costituzione. E' possibile definire un numero illimitato di ubicazioni all'interno di un progetto: OnLine XP, all'atto della creazione di un nuovo progetto, ne definisce sempre una generica denominata U00. |
| Disegno | E' il file “.dwg” generato dal cad utilizzato, identificato da un nome le cui regole di nomenclatura sono le stesse che valgono per la nomenclatura dei disegni dal cad utilizzato. Ciascun disegno, a sua volta, può contenere in se' la definizione di un illimitato numero di “pagine”. |
| Pagina | All'interno di un disegno, la pagina raggruppa un determinato insieme di oggetti grafici facenti parte dello schema. Ciascuna pagina e' identificata da un numero (es. 1, 2, 3, 3A, 4, 5, 5A, 5B, 6, eccetera…). Ciascuna pagina “appartiene” ad una funzione ed a una ubicazione definite nel progetto; in tal modo tutti i simboli presenti su una determinata pagina “appartengono” a quella funzione/ubicazione (a meno che un simbolo non riporti informazioni di funzione/ubicazione diverse) |
| Catenaria | All'interno di ciascuna pagina, in base all'impostazione data a ciascun disegno, vengono posizionati i simboli numerati delle ascisse e/o delle ordinate, che fungono da riferimento di posizione (insieme alla pagina) per ogni simbolo inserito (N.B. Il numero di ascisse e/o di ordinate e' impostabile/modificabile a livello di intero disegno). |
